اولترافیلتراسیون UF یک فرایند غشایی در تصفیه آب است که با عبور آب از منافذ بسیار ریز غشا، ذرات معلق، کدورت، کلوئیدها و بسیاری از میکروارگانیسمها را از جریان آب جدا میکند. UF معمولاً در فشار پایینتری نسبت به اسمز معکوس کار میکند و برخلاف RO برای حذف گسترده نمکها و یونهای محلول طراحی نشده است. به همین دلیل، اگر هدف اصلی کاهش TDS یا شوری آب باشد، اولترافیلتراسیون بهتنهایی جایگزین اسمز معکوس نیست؛ اما میتواند بهعنوان یک مرحله مستقل برای زلالسازی آب یا یک پیشتصفیه مؤثر قبل از RO استفاده شود.
انتخاب UF باید براساس کیفیت آب خام، میزان کدورت و ذرات معلق، ظرفیت موردنیاز، نوع مصرف و کیفیت مورد انتظار آب خروجی انجام شود. در پروژههای صنعتی نیز UF میتواند بخشی از یک سیستم چندمرحلهای باشد و در کنار تجهیزاتی مانند فیلترهای پیشتصفیه و دستگاه تصفیه آب صنعتی به کار رود.

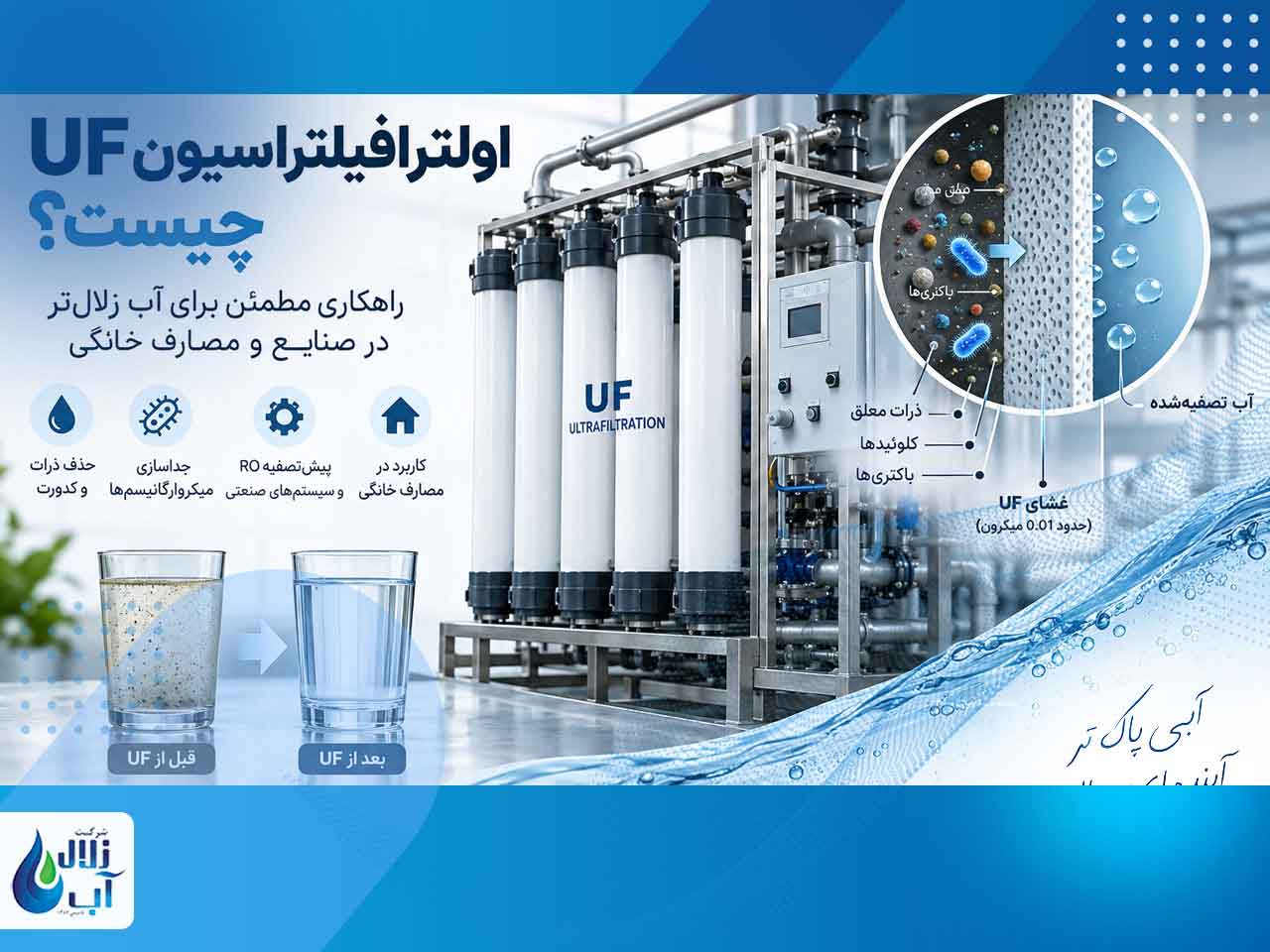

اولترافیلتراسیون UF چیست؟
Ultrafiltration یا به اختصار UF نوعی فیلتراسیون غشایی است که جداسازی آلایندهها را عمدتاً براساس اندازه انجام میدهد. در این سیستم، آب تحت فشار یا اختلاف فشار از غشایی با منافذ بسیار کوچک عبور میکند؛ آب و بسیاری از مواد محلول کوچک از غشا میگذرند، اما ذراتی که از اندازه منافذ بزرگتر هستند در سمت خوراک باقی میمانند.
براساس راهنمای فیلتراسیون غشایی آژانس حفاظت محیط زیست آمریکا، اندازه منافذ غشاهای UF مورد استفاده در تصفیه آب معمولاً در محدوده میکرونی بسیار کوچک قرار دارد و در بسیاری از سیستمها حدود 0.01 میکرون است. مشخصات دقیق هر ممبران میتواند براساس سازنده، جنس غشا و کاربرد متفاوت باشد.
بنابراین بهتر است UF را یک «سد فیزیکی بسیار ریز» در نظر بگیریم؛ نه فناوریای که بتواند تمام مواد حلشده در آب را حذف کند.

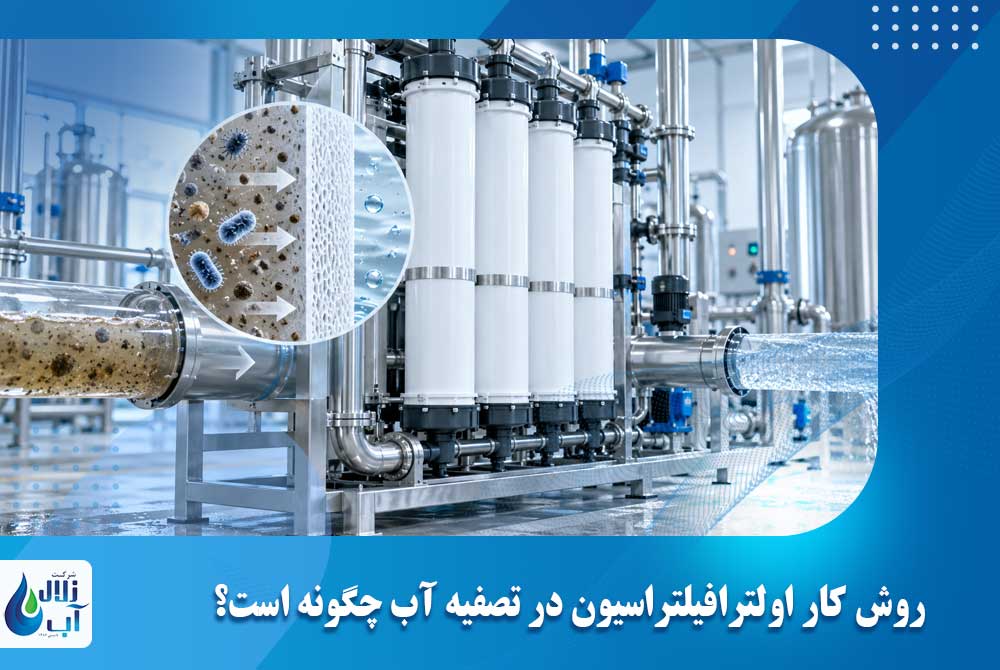

روش کار اولترافیلتراسیون در تصفیه آب چگونه است؟
فرایند تصفیه آب به روش اولترافیلتراسیون را میتوان در چند مرحله ساده توضیح داد:
- ورود آب خام: آب چاه، آب سطحی، پساب تصفیهشده یا آب حاصل از مراحل قبلی تصفیه وارد سیستم UF میشود.
- عبور از غشای UF: اختلاف فشار باعث عبور آب از سطح غشا میشود.
- جداسازی آلایندهها: مواد معلق، کلوئیدها و بسیاری از ذرات و میکروارگانیسمهای بزرگتر از منافذ غشا روی سطح یا داخل ساختار غشا نگه داشته میشوند.
- تولید آب فیلترشده: آبی که از غشا عبور میکند با کدورت و بار ذرهای کمتر از سیستم خارج میشود.
- بکواش و شستشو: بهمرور مواد روی سطح غشا تجمع پیدا میکنند و لازم است سیستم براساس طراحی سازنده با Backwash، Forward Flush، Air Scour یا شستشوی شیمیایی مناسب تمیز شود.
نحوه جریان آب نیز میتواند در سیستمهای مختلف متفاوت باشد. بعضی پکیجهای UF به روش Dead-End و برخی براساس طراحی فرایند بهصورت Cross-Flow یا آرایشهای دیگر کار میکنند. انتخاب روش مناسب به کیفیت آب ورودی و نوع ممبران بستگی دارد.
اولترافیلتراسیون UF چه موادی را از آب حذف میکند؟
یکی از مهمترین نکات هنگام بررسی کاربرد اولترافیلتراسیون، شناخت دقیق محدوده عملکرد آن است. نمیتوان هر آلاینده موجود در آب را صرفاً به دلیل استفاده از یک ممبران UF حذفشده در نظر گرفت.
| آلاینده یا پارامتر | عملکرد معمول UF |
|---|---|
| شن، گلولای و ذرات معلق | مناسب برای حذف |
| کدورت | کاهش قابل توجه با طراحی مناسب |
| کلوئیدها | مناسب برای جداسازی |
| بسیاری از باکتریها و میکروارگانیسمهای درشتتر | قابلیت جداسازی بالا بسته به مشخصات و سلامت غشا |
| مولکولهای آلی بزرگ | بخشی از آنها قابل جداسازی است |
| نمکها و یونهای محلول | عموماً حذف مؤثر نمیشوند |
| TDS و شوری آب | کاهش قابل توجهی ایجاد نمیکند |
| سختی ناشی از یونهای محلول کلسیم و منیزیم | UF بهتنهایی برای سختیگیری طراحی نشده است |
| نیترات و بسیاری از یونهای کوچک محلول | نباید برای حذف آنها به UF بهتنهایی اتکا کرد |
با توجه به سایت U.S. Environmental Protection Agency (EPA) توان حذف میکروبی نیز باید براساس مشخصات فنی و تأییدیه همان ممبران بررسی شود. در کاربردهای آب آشامیدنی، صرف وجود یک فیلتر UF به معنی تضمین ایمنی میکروبی آب نیست و کیفیت آب ورودی، سلامت غشا، آزمون یکپارچگی و سایر مراحل تصفیه باید بررسی شوند.
کاربردهای تصفیه آب به روش اولترافیلتراسیون
کاربرد اولترافیلتراسیون فقط به تولید آب آشامیدنی محدود نیست. UF در پروژههای شهری، صنعتی و بازچرخانی آب میتواند در نقاط مختلف خط تصفیه استفاده شود.
اولترافیلتراسیون UF در مصارف صنعتی
در صنایع، UF بیشتر زمانی مورد توجه قرار میگیرد که آب ورودی دارای کدورت، ذرات معلق، کلوئید یا بار میکروبی باشد و لازم باشد قبل از مراحل حساستر تصفیه، کیفیت فیزیکی آب پایدارتر شود.
از UF میتوان در پروژههایی مانند تصفیه آب سطحی، آمادهسازی آب فرایندی، بازچرخانی پساب تصفیهشده، صنایع غذایی و نوشیدنی، برخی کاربردهای نیروگاهی و پیشتصفیه سیستمهای غشایی استفاده کرد. البته ترکیب تجهیزات برای هر صنعت باید براساس آنالیز آب و استاندارد آب خروجی همان فرایند تعیین شود.
اگر قصد بررسی یک سیستم صنعتی کامل را دارید، در صفحه طراحی و ساخت دستگاه تصفیه آب صنعتی میتوانید با سایر فناوریهای تصفیه آب صنعتی نیز آشنا شوید.
استفاده از اولترافیلتراسیون UF در اسمز معکوس
یکی از مهمترین کاربردهای UF، استفاده بهعنوان پیشتصفیه قبل از اسمز معکوس است. ذرات معلق، کلوئیدها و برخی مواد آلی و میکروبی میتوانند باعث افزایش احتمال فولینگ در ممبرانهای RO شوند. کاهش این بار آلاینده قبل از ورود آب به RO میتواند به پایدارتر شدن کیفیت خوراک ممبران کمک کند.
در راهنمای طراحی DuPont Water Solutions نیز UF بهعنوان یکی از روشهای پیشتصفیه RO و NF معرفی شده است. این شرکت اشاره میکند که کیفیت پایدارتر آب خروجی UF میتواند پتانسیل فولینگ مرحله RO را کاهش دهد.
البته این موضوع به معنی حذف همه مراحل پیشتصفیه نیست. بسته به آنالیز آب ممکن است همچنان به تجهیزاتی مانند آشغالگیر، فیلتر اولیه، انعقاد، کربن فعال، تنظیم pH یا سایر مراحل نیاز باشد.
برای آشنایی بیشتر با انتخاب پیشتصفیه، ممبران و آرایش واحدهای صنعتی میتوانید راهنمای اصول طراحی سیستم اسمز معکوس RO صنعتی را نیز مطالعه کنید.
اولترافیلتراسیون در مصارف خانگی
اولترافیلتراسیون UF در برخی دستگاههای خانگی نیز استفاده میشود. مزیت این فناوری در مصرف خانگی این است که میتواند بدون حذف گسترده یونها و املاح محلول، بخشی از ذرات، کدورت و آلودگیهای فیزیکی و میکروبی متناسب با مشخصات غشا را جدا کند.
اما انتخاب UF یا RO نباید فقط براساس عبارتهایی مانند «حفظ مواد معدنی» انجام شود. اگر آب ورودی TDS بالا، شوری، نیترات یا سایر آلایندههای محلول داشته باشد، UF بهتنهایی ممکن است پاسخگوی هدف تصفیه نباشد. در چنین شرایطی آنالیز آب و انتخاب فناوری مناسب اهمیت بیشتری دارد.

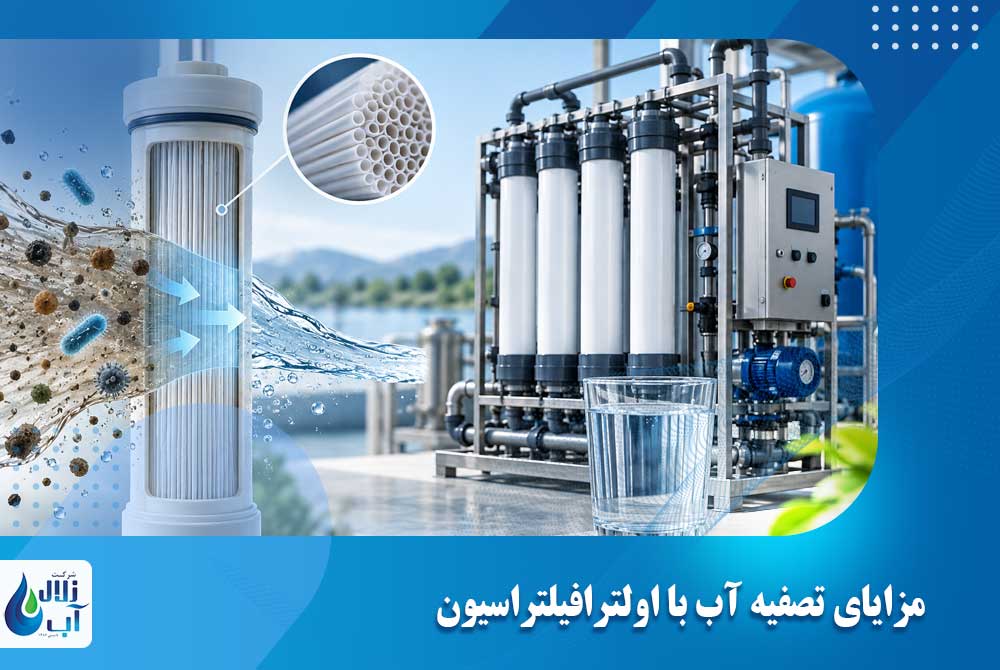

مزایای تصفیه آب با اولترافیلتراسیون
مزایای اولترافیلتراسیون UF زمانی معنا پیدا میکنند که فناوری متناسب با کیفیت آب و هدف پروژه انتخاب شده باشد. مهمترین مزایای آن عبارتاند از:
- کاهش کدورت و ذرات معلق بسیار ریز؛
- جداسازی مؤثر کلوئیدها؛
- ایجاد کیفیت نسبتاً پایدارتر برای آب ورودی مرحله بعدی؛
- امکان استفاده بهعنوان پیشتصفیه RO؛
- کار در فشار پایینتر نسبت به سیستمهای اسمز معکوس؛
- قابلیت اتوماسیون فرایند فیلتراسیون و بکواش؛
- عدم نیاز به حذف گسترده املاح در کاربردهایی که هدف صرفاً زلالسازی است؛
- امکان طراحی ماژولار برای ظرفیتهای مختلف صنعتی.
محدودیتهای اولترافیلتراسیون UF چیست؟
در کنار مزایا، اولترافیلتراسیون UF محدودیتهایی نیز دارد که هنگام انتخاب سیستم باید در نظر گرفته شوند.
- کاهش قابل توجه TDS انجام نمیدهد.
- برای شیرینسازی آب شور و لبشور جایگزین RO نیست.
- بسیاری از یونها و آلایندههای محلول کوچک میتوانند از غشا عبور کنند.
- غشا در معرض Fouling یا گرفتگی قرار دارد.
- به بکواش و در بعضی پروژهها شستشوی شیمیایی دورهای نیاز دارد.
- کیفیت آب خام مستقیماً بر فلاکس، دفعات شستشو و هزینه بهرهبرداری اثر میگذارد.
- نوع ماده غشا محدودیتهای مشخصی در برابر pH، دما و مواد شیمیایی دارد.
با توجه به سایت Journal of Environmental Management فولینگ یکی از چالشهای اصلی بهرهبرداری از UF است. مطالعات جدید نیز نشان میدهند مواد آلی طبیعی موجود در آب میتوانند در ایجاد گرفتگی غشا نقش مهمی داشته باشند و انتخاب پیشتصفیه و روش شستشو باید متناسب با نوع آلاینده انجام شود.
تفاوت اولترافیلتراسیون UF و اسمز معکوس RO چیست؟
| ویژگی | UF | RO |
|---|---|---|
| هدف اصلی | حذف ذرات، کلوئید و کاهش کدورت | کاهش املاح و یونهای محلول |
| کاهش TDS | ناچیز | قابل توجه |
| فشار عملیاتی | معمولاً پایینتر | بالاتر |
| حذف نمک | خیر، بهطور مؤثر انجام نمیدهد | یکی از کاربردهای اصلی |
| استفاده بهعنوان پیشتصفیه RO | بله | – |
| مناسب آب شور | برای حذف ذرات، نه شیرینسازی | بله، با طراحی مناسب |
بنابراین سؤال «UF بهتر است یا RO؟» بهتنهایی سؤال دقیقی نیست. اگر هدف کاهش کدورت و ذرات باشد، UF میتواند گزینه مناسبی باشد؛ اما اگر هدف کاهش شوری و TDS است، معمولاً به RO یا فناوری متناسب دیگری نیاز داریم. در بسیاری از پروژههای صنعتی نیز این دو رقیب یکدیگر نیستند و ترکیب UF + RO میتواند بخشی از طراحی نهایی سیستم باشد.
طراحی و تولید پکیج تصفیه آب اولترافیلتراسیون UF
برای طراحی پکیج UF نمیتوان فقط ظرفیت موردنیاز را اعلام کرد و یک سیستم ثابت برای همه پروژهها ساخت. اولین مرحله، بررسی مشخصات آب خام و شرایط بهرهبرداری است.
معمولاً اطلاعاتی مانند منبع آب، کدورت، مواد جامد معلق، بار آلی، شرایط میکروبی، دما، دبی موردنیاز و کیفیت آب خروجی باید مشخص شوند. در پروژههای ترکیبی UF و RO، کیفیت موردنیاز برای خوراک RO نیز باید در طراحی لحاظ شود.
پس از آن میتوان پارامترهایی مانند تعداد ماژولهای UF، سطح غشا، فلاکس طراحی، فشار ترانسممبران، دفعات بکواش، حجم مخزن، سیستم تزریق مواد شیمیایی، Air Scour، سیستم کنترلی و روش شستشوی دورهای را تعیین کرد.
استفاده مستقیم از یک فلاکس ثابت برای تمام منابع آب صحیح نیست؛ زیرا آب چاه، آب سطحی، آب دریا و پساب تصفیهشده رفتار یکسانی روی غشا ندارند. توصیههای سازنده ممبران، آنالیز آب و در پروژههای حساس نتایج پایلوت باید در طراحی لحاظ شوند.
چطور کارکرد دستگاه اولترافیلتراسیون را افزایش دهیم؟
افزایش راندمان UF فقط به خرید ممبران باکیفیت وابسته نیست. نحوه طراحی و بهرهبرداری تأثیر مستقیمی بر دبی، افت فشار و طول دوره کارکرد غشا دارد.
- آب خام را قبل از طراحی آنالیز کنید. تغییرات کدورت و بار آلی باید در طراحی دیده شوند.
- پیشتصفیه مناسب در نظر بگیرید. برای آبهای دارای حجم زیاد ذرات درشت، حفاظت اولیه از UF ضروری است. در برخی پروژهها استفاده از پیشتصفیه آب یا تجهیزات صنعتی دیگر قبل از غشا بررسی میشود.
- از فلاکس بیش از حد استفاده نکنید. افزایش دبی لحظهای ممکن است دفعات شستشو و سرعت گرفتگی را افزایش دهد.
- TMP و دبی را پایش کنید. افزایش فشار ترانسممبران یا کاهش نفوذپذیری میتواند نشانه تجمع مواد روی غشا باشد.
- بکواش را براساس طراحی انجام دهید. زمان و شدت شستشو باید مطابق مشخصات سازنده باشد.
- CEB یا CIP را خودسرانه انجام ندهید. نوع ماده شیمیایی، غلظت، pH و زمان تماس باید با جنس ممبران سازگار باشد.
- عملکرد سیستم را ثبت کنید. روند فشار، دبی، کدورت و دفعات شستشو برای تشخیص افت عملکرد بسیار مفید است.
در سیستمهای غشایی صنعتی، نگهداری پیشگیرانه اهمیت زیادی دارد. برای آشنایی با اصول عمومی نگهداری تجهیزات صنعتی نیز میتوانید مطلب سرویس دورهای دستگاه تصفیه آب صنعتی را مطالعه کنید.
قیمت اولترافیلتراسیون UF چقدر است؟
برای قیمت پکیج اولترافیلتراسیون UF نمیتوان یک رقم ثابت اعلام کرد؛ زیرا سیستم صنعتی براساس شرایط هر پروژه طراحی میشود. حتی دو دستگاه با ظرفیت اسمی مشابه ممکن است به دلیل تفاوت آب خام، نوع ممبران و سطح اتوماسیون قیمت متفاوتی داشته باشند.
مهمترین عوامل مؤثر بر قیمت UF عبارتاند از:
- ظرفیت تولید آب تصفیهشده؛
- کیفیت و منبع آب ورودی؛
- تعداد و برند ماژولهای UF؛
- سطح غشای موردنیاز؛
- جنس و کیفیت لولهکشی و شاسی؛
- تجهیزات بکواش و Air Scour؛
- سیستم تزریق مواد شیمیایی و CEB/CIP؛
- تعداد سنسورها و ابزار دقیق؛
- تابلو برق و سطح اتوماسیون PLC؛
- استفاده مستقل از UF یا طراحی آن در کنار RO.
به همین دلیل برای استعلام قیمت واقعی، ابتدا باید ظرفیت و آنالیز آب مشخص باشد. انتخاب صرفاً براساس پایینترین قیمت ممکن است باعث انتخاب سطح غشای ناکافی، افزایش دفعات شستشو یا کاهش پایداری سیستم شود.
چه زمانی UF انتخاب مناسبی است؟
اولترافیلتراسیون UF زمانی گزینه مناسبی است که هدف اصلی پروژه کاهش ذرات معلق، کدورت، کلوئیدها و بخشی از بار میکروبی آب باشد، بدون اینکه نیاز اصلی کاهش گسترده نمکهای محلول باشد.
همچنین اگر سیستم RO با خوراکی دارای کدورت یا پتانسیل فولینگ ذرهای روبهرو است، بررسی UF بهعنوان یکی از گزینههای پیشتصفیه میتواند منطقی باشد. تصمیم نهایی باید براساس آنالیز آب و مقایسه فنی و اقتصادی با روشهایی مانند فیلتر شنی، انعقاد، فیلتر کارتریجی و سایر گزینههای پیشتصفیه گرفته شود.
سوالات متداول درباره اولترافیلتراسیون UF
در ادامه به تعدادی از سوالات پرتکرار درباره اولترافیلتراسیون UF پاسخ خواهیم داد
آیا اولترافیلتراسیون UF باعث کاهش TDS آب میشود؟
خیر. UF عمدتاً ذرات، کلوئیدها و مواد بزرگتر از منافذ غشا را جدا میکند و برای حذف یونها و نمکهای محلول طراحی نشده است. برای کاهش قابل توجه TDS معمولاً فناوریهایی مانند RO بررسی میشوند.
آیا UF میتواند جایگزین RO شود؟
در بیشتر کاربردهایی که هدف کاهش شوری، سختی محلول یا TDS است، خیر. UF و RO اهداف متفاوتی دارند. در بسیاری از سیستمهای صنعتی UF قبل از RO استفاده میشود.
آیا آب خروجی UF قابل شرب است؟
صرف عبور آب از UF به معنی قابل شرب بودن آن نیست. قابل شرب بودن آب به کیفیت آب خام، نوع غشا، عملکرد سیستم، سایر آلایندههای محلول و الزامات بهداشتی بستگی دارد. برای آب آشامیدنی باید کیفیت نهایی آب آزمایش و با استاندارد مربوط مقایسه شود.
UF برای آب چاه مناسب است؟
اگر مشکل آب چاه شامل کدورت، ذرات معلق یا بار میکروبی باشد، UF میتواند بخشی از سیستم تصفیه باشد. اما اگر آب چاه شوری، سختی یا TDS بالایی داشته باشد، ممکن است مراحل دیگری مانند RO نیز نیاز باشد.
چرا از UF قبل از اسمز معکوس استفاده میشود؟
هدف اصلی، کاهش ورود ذرات معلق، کلوئیدها و بخشی از عوامل ایجادکننده فولینگ به ممبران RO و ایجاد خوراکی با کیفیت پایدارتر است. طراحی صحیح این ترکیب میتواند شرایط بهرهبرداری مرحله RO را بهبود دهد.
جمعبندی اولترافیلتراسیون UF
اولترافیلتراسیون UF یک فناوری غشایی مناسب برای حذف ذرات معلق، کلوئیدها، کاهش کدورت و جداسازی بخشی از آلایندههای میکروبی است. مهمترین نکته در انتخاب UF این است که بدانیم این فناوری برای کاهش گسترده املاح و TDS طراحی نشده و در آبهای شور جایگزین اسمز معکوس نیست.
UF میتواند بهصورت مستقل برای زلالسازی آب یا بهعنوان پیشتصفیه سیستم RO در پروژههای صنعتی استفاده شود. برای تعیین تعداد ممبرانها، ظرفیت پکیج، فلاکس، برنامه بکواش و تجهیزات جانبی باید آنالیز آب خام و شرایط واقعی پروژه بررسی شود؛ بنابراین انتخاب یا قیمتگذاری پکیج UF صرفاً براساس ظرفیت اسمی توصیه نمیشود.
اگر برای یک کارخانه، کارگاه یا مجموعه صنعتی قصد طراحی سیستم UF یا ترکیب UF و RO را دارید، ابتدا آنالیز آب، ظرفیت مصرف و کیفیت مورد انتظار آب خروجی را مشخص کنید تا بتوان مناسبترین فرایند تصفیه را انتخاب کرد.
