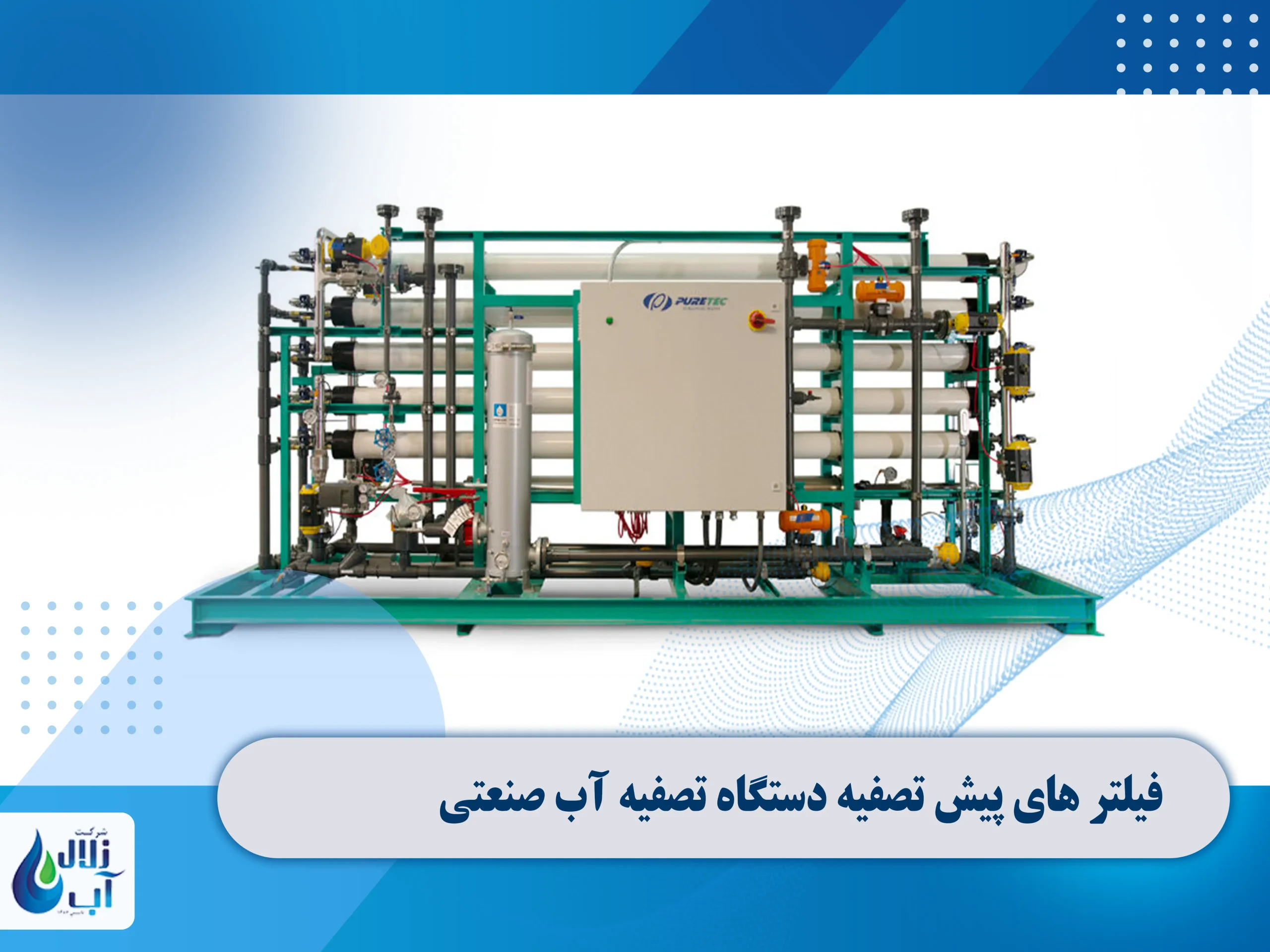

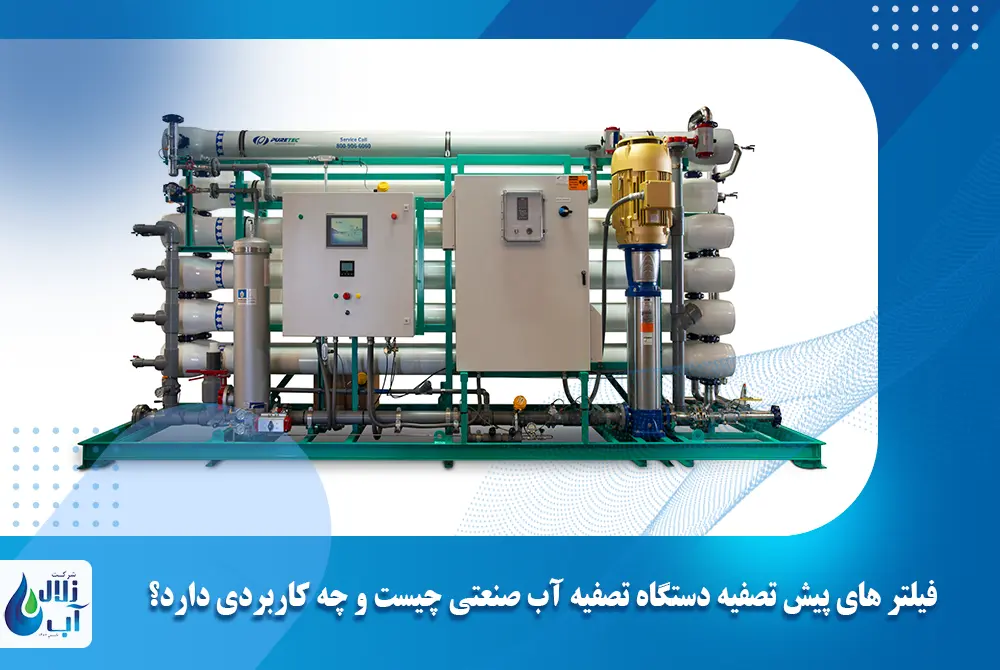

فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی مجموعهای از تجهیزات و فرآیندهایی هستند که آب خام را پیش از ورود به ممبرانهای اسمز معکوس (RO) آماده میکنند. بسته به آنالیز آب، این مرحله میتواند شامل فیلتر شنی، فیلتر کربنی، فیلتر میکرونی، سختیگیر رزینی، اولترافیلتراسیون (UF) و سیستم تزریق مواد شیمیایی باشد.
هدف پیش تصفیه این نیست که همه این تجهیزات در تمام دستگاهها نصب شوند؛ بلکه باید ذرات معلق، کدورت، مواد کلوئیدی، کلر آزاد، ترکیبات رسوبزا و سایر آلایندههایی که میتوانند باعث گرفتگی، رسوب یا آسیب به ممبران شوند، تا حد مورد نیاز کنترل شوند.
بنابراین انتخاب فیلتر پیش تصفیه برای یک دستگاه RO باید بر اساس آنالیز آب ورودی، منبع آب، ظرفیت دستگاه و مشخصات ممبران انجام شود. در ادامه انواع پیش تصفیه، کاربرد هرکدام و معیارهای انتخاب آنها را بررسی میکنیم.
هدف فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی چیست؟
هدف اصلی پیش تصفیه، رساندن کیفیت آب خوراک به شرایط مناسب برای ورود به واحد RO است. این کار با کنترل عواملی مانند ذرات معلق، کدورت، SDI، ترکیبات رسوبزا، کلر آزاد، آهن، منگنز و بخشی از مواد آلی انجام میشود.
کیفیت مورد نیاز آب ورودی یک عدد ثابت برای تمام دستگاهها نیست و باید با مشخصات ممبران، نوع آب خوراک و طراحی سیستم تطبیق داده شود. به همین دلیل قبل از انتخاب تجهیزات پیش تصفیه، انجام آنالیز آب اهمیت زیادی دارد.
اگر میخواهید با نحوه عملکرد مرحله اصلی تصفیه آشنا شوید، مقاله اسمز معکوس در دستگاه تصفیه آب صنعتی را مطالعه کنید.
چه نوع پیشتصفیهای برای دستگاه تصفیه آب صنعتی مناسب است؟
ترکیب واحد پیشتصفیه در تمام دستگاههای RO یکسان نیست. انتخاب تجهیزات باید بعد از بررسی منبع آب و آنالیز فیزیکی و شیمیایی آن انجام شود. جدول زیر ارتباط کلی بین برخی مشکلات آب ورودی و روشهای متداول پیشتصفیه را نشان میدهد:
| مشکل آب ورودی | اثر احتمالی روی سیستم RO | راهکارهای متداول پیشتصفیه |
|---|---|---|
| کدورت و ذرات معلق | افزایش گرفتگی و افت عملکرد ممبران | فیلتر شنی یا مالتیمدیا، فیلتر میکرونی، UF در صورت نیاز |
| کلر آزاد | آسیب اکسیداتیو به ممبرانهای حساس به کلر | کربن فعال یا سیستم دکلرهکردن متناسب با طراحی |
| سختی و یونهای رسوبزا | تشکیل رسوب روی سطح ممبران | سختیگیر رزینی، آنتیاسکالانت یا تنظیم شیمی آب بر اساس طراحی |
| مواد کلوئیدی و SDI بالا | فولینگ و کاهش دبی تولید | انعقاد و فیلتراسیون، مدیا فیلتر، UF یا ترکیبی از این روشها |
| آهن و منگنز | رسوب و فولینگ ممبران | فرآیند حذف آهن و منگنز متناسب با شکل شیمیایی آنها و شرایط آب |
| بار میکروبی بالا | افزایش احتمال Biofouling | گندزدایی و کنترل میکروبی همراه با حذف اکسیدکننده پیش از ورود به ممبران در صورت نیاز |
نکته: این جدول نسخه عمومی انتخاب پیشتصفیه است و جایگزین آنالیز آب و طراحی مهندسی سیستم نیست.
اجزای اصلی تشکیل دهنده واحد فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی
فیلتر های پیش تصفیه دستگاه تصفیه آب صنعتی، نقش کلیدی در آماده سازی آب برای ورود به فاز اصلی تصفیه دارد. این بخش از تجهیزات متنوعی تشکیل شده که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه، با مهم ترین اجزای این واحد آشنا می شویم:
1. فیلتر شنی یا مدیا فیلتر
فیلتر شنی یا مدیا فیلتر برای کاهش ذرات معلق، گلولای و کدورت آب استفاده میشود. این فیلتر معمولاً در مخازن FRP، فولادی یا استیل اجرا شده و بستر آن میتواند متناسب با طراحی از سیلیس، آنتراسیت یا ترکیبی از مدیاهای مختلف تشکیل شود.
نوع مدیا، دانهبندی، ارتفاع بستر و نحوه بکواش باید بر اساس دبی و کیفیت آب ورودی انتخاب شود. هدف این مرحله کاهش بار ذرات پیش از ورود آب به مراحل دقیقتر پیش تصفیه است.

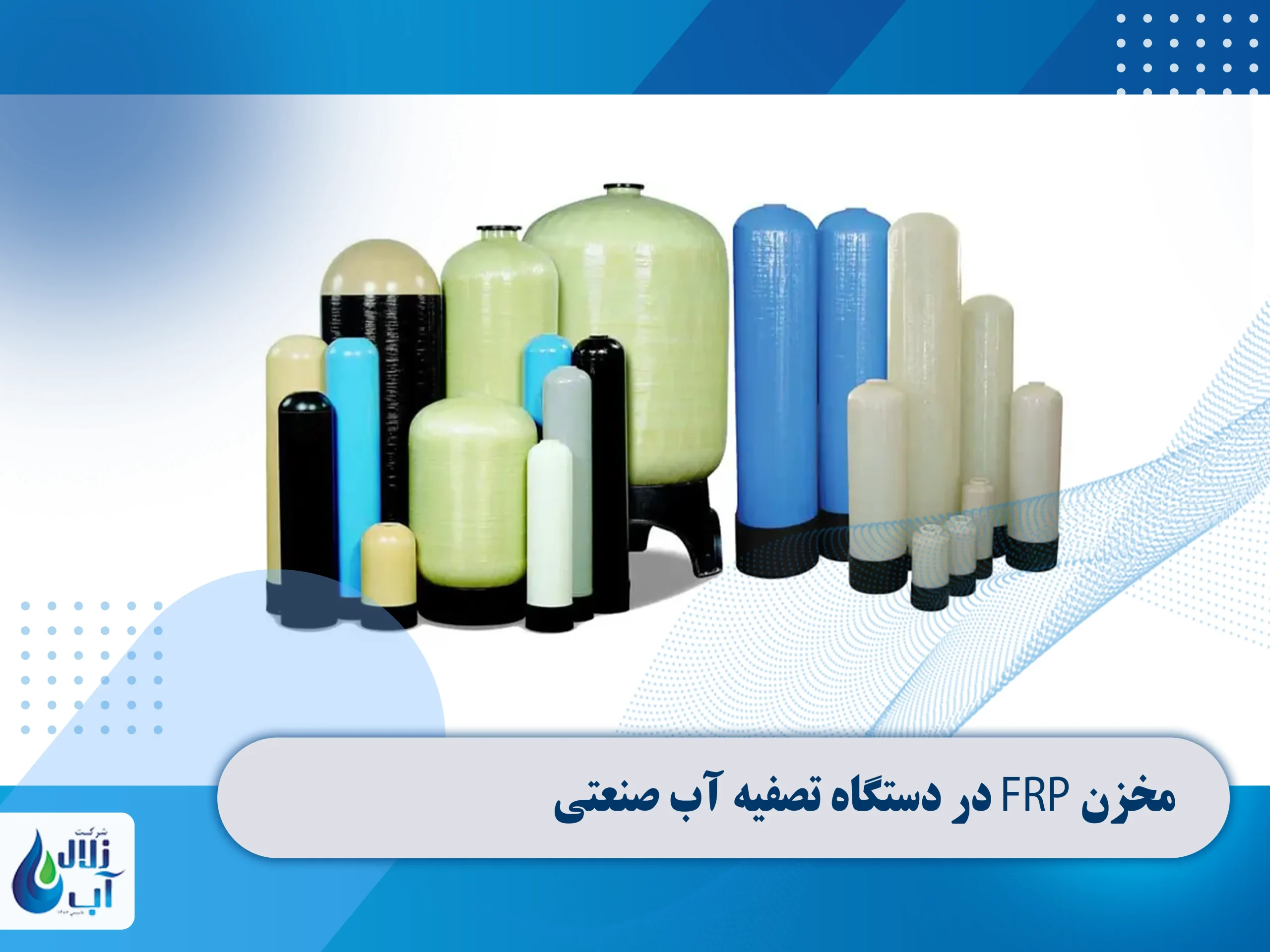

در سیستمهایی که از مخازن FRP استفاده میشود، نگهداری صحیح و بکواش دورهای بستر اهمیت زیادی دارد.
2. فیلتر کربنی تصفیه آب صنعتی
فیلتر کربنی تصفیه آب صنعتی عمدتاً برای جذب برخی ترکیبات آلی و کاهش کلر آزاد، بو و ترکیبات ایجادکننده طعم نامطلوب استفاده میشود. حذف کلر پیش از ورود آب به بسیاری از ممبرانهای RO اهمیت زیادی دارد؛ زیرا قرار گرفتن طولانیمدت ممبرانهای حساس در معرض مواد اکسیدکننده میتواند به لایه غشایی آسیب بزند.
در فیلترهای کربنی صنعتی معمولاً از بستر کربن فعال گرانولی (GAC) استفاده میشود. ظرفیت، زمان تماس، نوع کربن و زمان تعویض یا سرویس بستر باید براساس کیفیت آب و میزان آلایندهها تعیین شود.
برای آشنایی بیشتر با این مدیا، راهنمای کاربرد کربن فعال در دستگاه تصفیه آب را مطالعه کنید.
3. فیلتر میکرونی یا کارتریج فیلتر
فیلترهای میکرونی معمولاً در مراحل پایانی پیشتصفیه و قبل از ورود آب به واحد RO قرار میگیرند تا ذرات ریزی را که از مراحل قبلی عبور کردهاند، کنترل کنند. این فیلترها اغلب از پلیپروپیلن ساخته شده و داخل هوزینگ مناسب با دبی سیستم نصب میشوند.
کارتریجهای مورد استفاده در سیستمهای مختلف میتوانند دقت و ابعاد متفاوتی داشته باشند و انتخاب آنها باید براساس دبی، کیفیت آب و طراحی پیشتصفیه انجام شود.
برای سیستمهای با ظرفیت مناسب میتوانید نمونه فیلتر الیافی جامبو 20 اینچ 5 میکرون را نیز مشاهده کنید.
4. سختیگیر رزینی
سختی گیر رزینی یکی از روشهای کنترل یونهای عامل سختی آب، بهویژه کلسیم و منیزیم است. در این سیستم، رزین تبادل یونی یونهای سختی را با یونهای دیگر، معمولاً سدیم، مبادله میکند و در نتیجه پتانسیل تشکیل برخی رسوبات کاهش مییابد.
استفاده از سختیگیر رزینی در همه دستگاههای RO الزامی نیست. در برخی طراحیها ممکن است کنترل رسوب با آنتیاسکالانت یا سایر روشهای اصلاح شیمی آب انجام شود. انتخاب بین این روشها باید براساس آنالیز آب، Recovery سیستم و نوع ممبران صورت گیرد.
5. اولترافیلتراسیون (UF)
اولترافیلتراسیون یا UF میتواند برای کاهش ذرات معلق بسیار ریز، مواد کلوئیدی و بخشی از بار میکروبی پیش از ورود آب به RO استفاده شود. یکی از مزایای این روش، تولید آب با کیفیت نسبتاً پایدار از نظر کدورت و SDI است.
نیاز به UF صرفاً به ظرفیت دستگاه بستگی ندارد؛ کیفیت و نوسان آب ورودی، منبع آب، SDI، کدورت و حساسیت فرآیند پاییندست نیز در انتخاب آن مؤثر هستند. به همین دلیل ممکن است در برخی پروژهها مدیا فیلتر کافی باشد و در پروژهای دیگر UF گزینه مناسبتری باشد.
6. سیستم تزریق مواد شیمیایی
در برخی دستگاههای تصفیه آب صنعتی از پمپ تزریق برای افزودن کنترلشده موادی مانند آنتیاسکالانت، اسید، مواد منعقدکننده یا مواد مورد نیاز برای کنترل شرایط آب استفاده میشود. نوع ماده و دوز تزریق باید براساس آنالیز آب و طراحی سیستم تعیین شود.
یکی از رایجترین کاربردها، تزریق آنتی اسکالانت در دستگاه تصفیه آب صنعتی برای کنترل تشکیل رسوب روی ممبران است.
تزریق دقیق مواد توسط دوزینگ پمپ انجام میشود. در صورت نیاز به انتخاب این تجهیز، میتوانید مدلهای پمپ تزریق تصفیه آب صنعتی را نیز بررسی کنید.
توجه: شستشوی شیمیایی ممبران یا CIP یک فرآیند نگهداری جداگانه است و نباید با سیستم دوزینگ مواد پیش تصفیه یکسان در نظر گرفته شود.
نقش پیش تصفیه در جلوگیری از گرفتگی و آسیب ممبران RO
ممبران RO برای جداسازی بخش زیادی از املاح محلول و سایر ترکیبات موجود در آب طراحی شده است؛ اما اگر آب خوراک بهدرستی آماده نشده باشد، ذرات کلوئیدی، مواد آلی، میکروارگانیسمها، ترکیبات رسوبزا و برخی فلزات میتوانند روی سطح ممبران تجمع پیدا کنند.
این مشکلات معمولاً در قالب Fouling، Scaling، Biofouling یا آسیب شیمیایی ظاهر میشوند و میتوانند باعث کاهش دبی آب تولیدی، تغییر اختلاف فشار، افزایش دفعات شستشوی ممبران و در نهایت کاهش عمر مفید آن شوند.
به همین دلیل وضعیت پیشتصفیه باید همراه با عملکرد ممبران صنعتی RO بررسی شود.

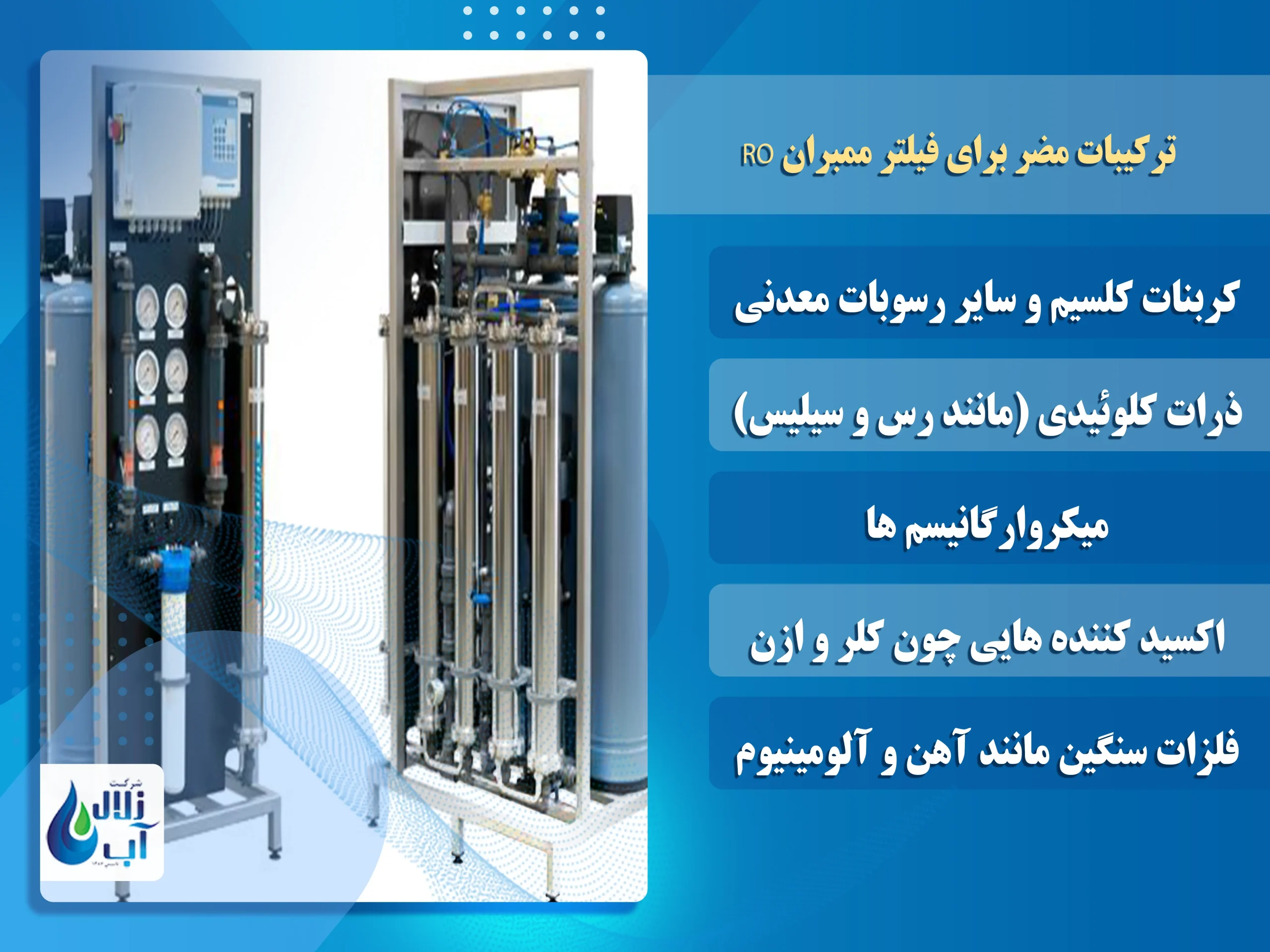

چه آلاینده هایی برای ممبران RO مشکل ساز هستند؟
نوع آلاینده و میزان خطر آن به کیفیت آب و مشخصات ممبران بستگی دارد، اما مهمترین گروههایی که باید در طراحی پیش تصفیه بررسی شوند عبارتاند از:
- ذرات معلق و مواد کلوئیدی: میتوانند باعث فولینگ و افزایش افت فشار شوند.
- ترکیبات رسوبزا: مانند برخی ترکیبات کلسیم، سولفاتها، باریم، استرانسیوم و سیلیس که در شرایط مناسب امکان تشکیل رسوب دارند.
- آهن و منگنز: در صورت حضور و اکسید شدن میتوانند باعث ایجاد رسوب و گرفتگی شوند.
- مواد آلی و روغن: میتوانند باعث فولینگ آلی و کاهش عملکرد غشا شوند.
- میکروارگانیسمها: در شرایط مناسب میتوانند باعث تشکیل Biofilm و Biofouling شوند.
- کلر و سایر اکسیدکنندهها: بعضی ممبرانهای RO نسبت به این مواد حساساند و باید میزان مجاز آنها مطابق دیتاشیت سازنده کنترل شود.
نبود پیش تصفیه مناسب چه مشکلاتی برای دستگاه تصفیه آب صنعتی ایجاد میکند؟
اگر آب خوراک بدون پیش تصفیه مناسب وارد واحد RO شود، احتمال گرفتگی، رسوبگذاری و آسیب شیمیایی به ممبران افزایش پیدا میکند. در نتیجه ممکن است دبی آب تولیدی کاهش یابد، اختلاف فشار افزایش پیدا کند، دفعات شستشوی شیمیایی بیشتر شود و ممبران زودتر از زمان مورد انتظار نیاز به تعویض پیدا کند.
شدت این مشکلات به کیفیت آب ورودی، طراحی سیستم، Recovery، نوع ممبران و شرایط بهرهبرداری بستگی دارد؛ به همین دلیل نمیتوان یک آرایش ثابت پیش تصفیه را برای تمام پروژهها پیشنهاد کرد.
سیستم پیشتصفیه دستگاه RO چگونه طراحی میشود؟
طراحی پیشتصفیه Pre-treatment system با انتخاب چند فیلتر ثابت انجام نمیشود. ابتدا باید منبع آب و آنالیز آن بررسی شود و سپس با توجه به ظرفیت دستگاه، نوع ممبران، دبی خوراک، Recovery و کیفیت آب مورد نیاز، مراحل پیشتصفیه تعیین شوند.
برای مثال، سیستم یک واحد صنعتی با آب چاه کمکدورت میتواند با سیستمی که از آب سطحی با SDI و بار میکروبی متغیر استفاده میکند، پیشتصفیه کاملاً متفاوتی داشته باشد.
در زلال آب، طراحی دستگاه و واحد پیشتصفیه پس از بررسی شرایط پروژه انجام میشود. برای مشاهده دستگاهها و ظرفیتهای قابل ارائه میتوانید به صفحه خرید دستگاه تصفیه آب صنعتی مراجعه کنید.
انواع روش های پیش تصفیه بر اساس مشکل آب ورودی
در ادامه انواع فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی براساس مشکل آب وروردی را اعلام میکنیم:
1. کنترل ذرات معلق و فولینگ کلوئیدی
ذرات معلق، گلولای و مواد کلوئیدی میتوانند باعث گرفتگی سطح ممبران شوند. بسته به شرایط آب، از روشهایی مانند فیلتر شنی و مالتیمدیا، فیلتر میکرونی، انعقاد و لختهسازی یا UF برای کنترل این گروه استفاده میشود.
2. کنترل رسوب گذاری یا Scaling
اگر آب دارای پتانسیل تشکیل رسوب باشد، میتوان متناسب با آنالیز آب و طراحی سیستم از روشهایی مانند تزریق آنتیاسکالانت، سختیگیر رزینی یا تنظیم pH استفاده کرد. انتخاب روش باید بر اساس نوع یونهای رسوبزا و شرایط عملیاتی انجام شود.
3. کنترل فولینگ بیولوژیکی
در آبهایی با بار میکروبی بالا، کنترل میکروارگانیسمها و مواد مغذی آنها اهمیت دارد. ممکن است گندزدایی، فیلتراسیون غشایی یا سایر روشهای کنترل میکروبی در بخش پیش تصفیه استفاده شوند.
در صورت استفاده از کلر یا سایر مواد اکسیدکننده در مراحل بالادست، باید سازگاری آن با ممبران بررسی شده و در صورت نیاز، قبل از رسیدن آب به RO عملیات دکلره انجام شود.
4. کنترل فولینگ آلی
مواد آلی طبیعی، روغن و برخی ترکیبات آلی میتوانند باعث کاهش عملکرد ممبران شوند. بسته به نوع آلاینده، کربن فعال، انعقاد، فیلتراسیون یا سایر فرآیندهای مناسب میتوانند در طراحی پیش تصفیه استفاده شوند.
برای طراحی پیش تصفیه دستگاه RO به چه اطلاعاتی نیاز است؟
اگر قصد طراحی یا خرید دستگاه تصفیه آب صنعتی دارید، بهتر است پیش از انتخاب فیلترها، آنالیز آب خام و ظرفیت مورد نیاز دستگاه را در اختیار کارشناسان فنی قرار دهید. بر اساس این اطلاعات میتوان مشخص کرد که سیستم شما به فیلتر شنی، کربنی، سختیگیر، UF، فیلتر میکرونی یا سیستم تزریق مواد شیمیایی نیاز دارد.
دفتر مرکزی زلال آب در شیراز قرار دارد و مجموعه برای پروژههای تصفیه آب صنعتی امکان مشاوره و طراحی سیستم متناسب با شرایط آب ورودی را فراهم میکند.
مشاوره فنی: تماس با کارشناس فنی زلال آب
سوالات متداول فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی
فیلترهای پیشتصفیه دستگاه تصفیه آب صنعتی چه هستند؟
فیلتر شنی، فیلتر کربنی، فیلتر میکرونی یا کارتریجی، سختیگیر رزینی و UF از تجهیزات رایج پیش تصفیه هستند. همچنین بسته به آنالیز آب ممکن است از سیستم تزریق آنتیاسکالانت، اسید، مواد منعقدکننده یا سایر مواد شیمیایی استفاده شود.
آیا همه دستگاههای تصفیه آب صنعتی به فیلتر شنی و کربنی نیاز دارند؟
خیر. آرایش پیش تصفیه باید بر اساس کیفیت آب ورودی طراحی شود. ممکن است برای یک منبع آب فیلتر شنی و کربنی مناسب باشد، اما در پروژهای دیگر UF، سختیگیر یا فرآیند متفاوتی مورد نیاز باشد.
فیلتر میکرونی در دستگاه RO چه کاری انجام میدهد؟
فیلتر میکرونی ذرات ریزی را که از مراحل قبلی عبور کردهاند کنترل میکند و معمولاً در بخش پایانی پیش تصفیه و قبل از ورود آب به واحد RO نصب میشود.
فیلتر کربنی تصفیه آب صنعتی چه کاربردی دارد؟
فیلتر کربنی برای جذب برخی مواد آلی، کاهش بو و طعم و بهخصوص کنترل کلر آزاد کاربرد دارد. نوع و ظرفیت بستر کربن باید متناسب با کیفیت و دبی آب انتخاب شود.
آیا آنتیاسکالانت جای فیلترهای پیش تصفیه را میگیرد؟
خیر. آنتیاسکالانت عمدتاً برای کنترل رسوبگذاری استفاده میشود و وظیفه فیلتر شنی، فیلتر میکرونی یا سایر مراحل حذف ذرات را انجام نمیدهد. این فرآیندها مکمل یکدیگر هستند.
قیمت فیلتر پیش تصفیه دستگاه تصفیه آب صنعتی چقدر است؟
قیمت به نوع فیلتر، ظرفیت سیستم، جنس مخزن، تعداد مراحل، نوع مدیا و تجهیزات جانبی بستگی دارد. بنابراین ابتدا باید ظرفیت دستگاه و آنالیز آب مشخص شود و سپس قیمت سیستم پیش تصفیه محاسبه شود.
هر چند وقت یکبار فیلترهای پیش تصفیه باید تعویض یا سرویس شوند؟
زمان ثابتی برای تمام سیستمها وجود ندارد. افت فشار، دبی، کدورت آب، عملکرد بستر و شرایط آب ورودی باید بررسی شوند. فیلترهای کارتریجی معمولاً تعویض میشوند، در حالی که فیلترهای مدیایی نیاز به بکواش و در بازههای مشخص به تعویض یا سرویس بستر دارند
جمعبندی فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی
فیلترهای پیش تصفیه دستگاه تصفیه آب صنعتی برای آمادهسازی آب خام پیش از ورود به ممبران RO استفاده میشوند. فیلتر شنی، کربنی، میکرونی، سختیگیر، UF و سیستم تزریق مواد شیمیایی از مهمترین گزینهها هستند؛ اما استفاده همزمان از تمام آنها برای هر پروژه ضروری نیست.
ترکیب مناسب پیشتصفیه باید بر اساس آنالیز آب، نوع منبع آب، ظرفیت دستگاه و مشخصات ممبران انتخاب شود. طراحی صحیح این بخش میتواند احتمال فولینگ، Scaling و آسیب به ممبران را کاهش دهد و بهرهبرداری از سیستم RO را پایدارتر کند.
