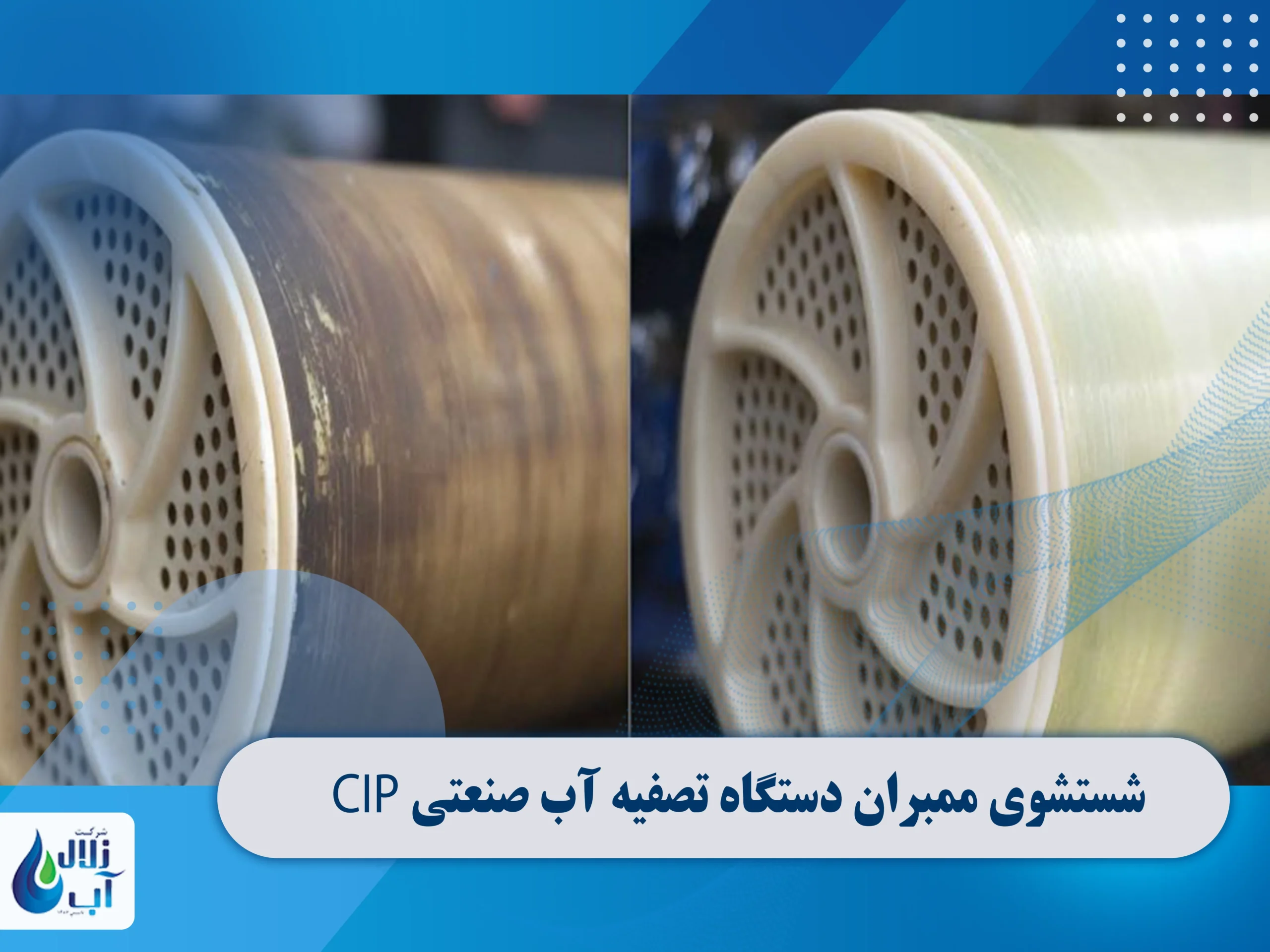

شستشوی ممبران دستگاه تصفیه آب صنعتی clean in Place (CIP) چیست و چرا اهمیت دارد؟

یکی از مراحل کلیدی در نگهداری و بهره‌ برداری از سیستم‌ های تصفیه آب صنعتی، شستشوی ممبران دستگاه تصفیه آب صنعتی از طریق روش CIP (Cleaning in Place) است. این فرآیند به صورت درون‌ خطی انجام می‌ شود و بدون جداسازی فیزیکی ممبران‌ ها، تمام رسوبات، آلودگی‌ های آلی، معدنی و میکروارگانیسم‌ های موجود بر روی سطح غشا ها را حذف می‌ کند. انجام صحیح و دوره‌ای این عملیات، کارایی دستگاه را حفظ کرده و عمر مفید ممبران‌ ها را به طرز قابل توجهی افزایش می‌دهد.

از آنجا که تجمع آلودگی‌ها باعث افت فشار، کاهش کیفیت آب خروجی و افزایش مصرف انرژی می‌شود، به‌ کارگیری روش CIP (شستشو در محل) نقش اساسی در بهینه‌ سازی عملکرد سیستم اسمز معکوس (RO) دارد. این روش نه تنها در تصفیه‌ خانه‌ های صنعتی، بلکه در صنایع غذایی، لبنیات و نوشیدنی نیز بسیار کاربردی و قابل اطمینان است. در این بلاگ از وبسایت زلال آب بیشتر به توضیح این قضییه و اهمیت این موضوع می پردازیم.

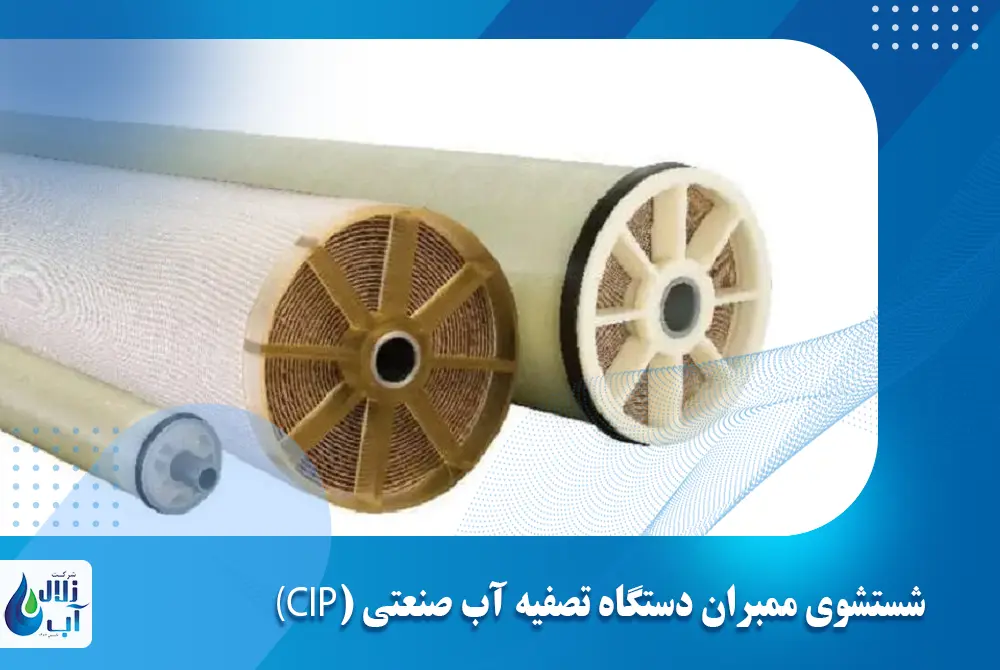

سیستم شستشوی ممبران دستگاه تصفیه آب صنعتی (CIP) چیست؟

CIP به روشی اطلاق می‌شود که طی آن، با استفاده از محلول‌ های اسیدی و قلیایی در غلظتی مشخص، تمام آلودگی‌ ها، رسوبات کلوئیدی، ذرات معدنی و زیستی از سطح فیلتر های ممبران‌ شسته می‌شود. این عملیات بدون نیاز به جدا کردن ممبران‌ ها از سیستم انجام شده و باعث می‌ شود دستگاه با همان کیفیت اولیه به فعالیت خود ادامه دهد. همچنین با بهره‌گیری از پیش‌ تصفیه‌ هایی مانند فیلتر شنی، فیلتر کربنی و مواد شیمیایی همچون آنتی‌ اسکالانت می‌توان از انسداد زودهنگام ممبران‌ ها پیشگیری کرد.

مراحل فرآیند CIP برای شستشوی ممبران

مراحل تمیزکاری ممبران‌ ها از طریق روش CIP  در دستگاه های اسمز معکوس ( Clean RO Membrane) بسته به نوع کاربری و شرایط فنی سیستم تصفیه آب ممکن است تفاوت‌ هایی داشته باشد. انتخاب نوع محلول (قلیایی یا اسیدی) و ترتیب استفاده از آن‌ها کاملاً به ماهیت آلودگی انباشته شده بر روی ممبران‌ ها بستگی دارد. هیچ ترتیب همیشه ثابتی وجود ندارد و تشخیص صحیح نوع رسوب (Foulant) کلید موفقیت CIP است. شناسایی آلودگی و تعیین ترتیب شستشو ممبران های اسمز معکوس یه شرح زیر است:

• ۱.آلودگی‌ های آلی و بیولوژیکی (Organic and Biological Fouling):
  • این نوع آلودگی‌ ها شامل ترکیبات چرب، روغن‌ ها، پروتئین‌ ها، پلیمره ای آلی، و رشد میکروبی (Biofouling) هستند.
  • برای حذف این رسوبات، استفاده از محلول‌ های قلیایی (با pH بالا) در ابتدا ضرورت دارد. محلول قلیایی (مانند سود سوزآور یا هیدروکسید سدیم با غلظت حدود ۱ تا ۲ درصد) به دلیل توانایی در تجزیه و صابونی کردن مواد آلی و چربی، انتخاب اول است.
• ۲. رسوب‌ گذاری مواد معدنی و نمک‌ ها (Scaling):
  • این آلودگی‌ها شامل رسوبات سخت معدنی مانند کربنات کلسیم، سولفات کلسیم، سولفات باریم، و رسوب هیدروکسیدهای فلزی (مثل آهن و منگنز) هستند.
  • برای انحلال این رسوبات، استفاده از محلول‌ های اسیدی (با pH پایین) الزامی است. محلول اسیدی (مانند اسید سیتریک یا هیدروکلریک با غلظت ۰.۵ تا ۱ درصد) می‌تواند پیوندهای معدنی رسوبات را شکسته و آن‌ها را حل کند.

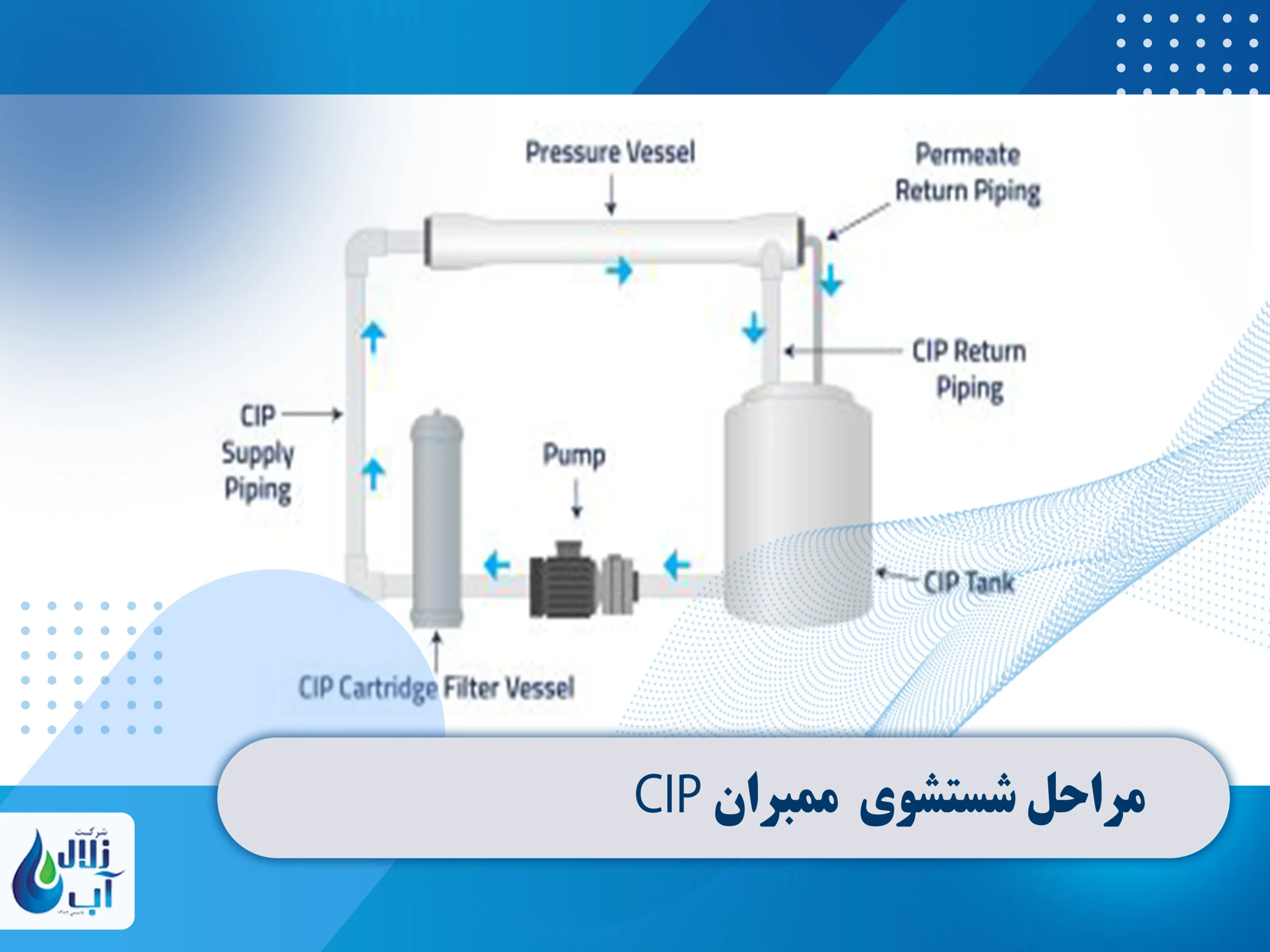

مراحل شیمیایی شستشوی ممبران اسمز معکوس

فرآیند CIP شامل شستشو، تزریق، سیرکولاسیون و خیساندن (Soaking) است:

• ۱. آماده‌ سازی با آب گرم
  • در ابتدا فیلترهای ممبران با آب گرم شستشو داده می شوند، پس از مرحله شستشوی مقدماتی با آب گرم (۳۵ تا ۴۵ درجه سانتی‌گراد) برای حذف ذرات سست و درشت، سیستم برای دریافت محلول شیمیایی آماده می‌شود.
• ۲.تزریق و سیرکولاسیون محلول اصلی
  • بر اساس تشخیص نوع آلودگی، محلول قلیایی یا اسیدی آماده شده با غلظت و دمای مناسب (معمولاً ۳۵ تا ۴۵ درجه سانتی‌گراد، با توجه به محدودیت دمایی ممبران) وارد سیستم CIP می‌شود.
  • این محلول به مدت ۱۰ تا ۲۰ دقیقه در سیستم سیرکوله شده و سپس ممکن است به مرحله خیساندن (Soaking) در مدت زمان طولانی‌تر (مثلاً ۱ تا ۸ ساعت) برود تا مواد شیمیایی فرصت کافی برای نفوذ و تجزیه رسوبات داشته باشند.
• ۳. شستشوی میانی (Rinsing):
  • بعد از اتمام شستشوی شیمیایی اول (چه اسیدی و چه قلیایی)، ممبران‌ها باید مجدداً با آب تصفیه‌ شده گرم شستشو داده شوند. هدف از این شستشوی میانی خنثی‌ سازی نسبی و حذف کامل محلول شیمیایی اول از سیستم است.
  • این شستشو باید تا زمانی ادامه یابد که pH آب خروجی سیستم به محدوده طبیعی و نزدیک به pH آب ورودی (با اختلاف کمتر از ۰.۵ واحد) بازگردد تا از تداخل شیمیایی نامطلوب با محلول مرحله دوم جلوگیری شود.
• ۴.تزریق و سیرکولاسیون محلول مکمل (در صورت لزوم):
  • اگر آلودگی ترکیبی باشد (مثلاً هم آلی و هم معدنی)، از محلول نوع دوم (محلول اسیدی در صورتی که با قلیایی شروع شده باشد، یا برعکس) استفاده می‌شود. این مرحله نیز شامل تزریق، سیرکولاسیون، و خیساندن است.
• ۶.مرحله ضدعفونی
  • در صورت نیاز، یک مرحله‌ی ضدعفونی برای از بین بردن باکتری‌ ها و عوامل زیستی انجام می‌ شود. در این مرحله از محلول‌ های استریل‌کننده استفاده می‌شود که از رشد مجدد میکروارگانیسم‌ ها بر سطح ممبران‌ ها جلوگیری می‌کند. این عملیات ممکن است در برخی کاربردهای حساس، مانند صنایع دارویی یا غذایی، الزامی باشد.

• ۷. شستشوی نهایی:
  • سیستم نهایتاً با آب تمیز شستشو داده می‌شود تا تمام مواد شیمیایی باقیمانده حذف شوند و ممبران‌ها آماده بازگشت به سرویس‌دهی نرمال شوند.

نتیجه‌ گیری: ترتیب اجرای شستشوی ممبران با اسید و قلیا یک گام متوالی ثابت نیست، بلکه یک پروتکل واکنشی است که باید توسط مهندس سیستم بر اساس آنالیز دقیق رسوبات (Fouling Analysis) تعیین شود تا حداکثر کارایی در پاکسازی ممبران و جلوگیری از آسیب به ساختار آن‌ها حاصل گردد.

نکته مهم: برای تعیین بازه دمای آب در شستشوی مقدماتی و شستشو با محلول های شیمیایی باید به دیتا شیت ممبران مراجعه کنیم تا متوجه شویم کارخانه سازنده حداکثر دما را مجاز را چقدر تعیین کرده است. بازه دمایی ذکر شده نیز بر اساس تجربه بدست آمده می باشد.

انواع محلول‌ های شیمیایی مناسب برای شستشوی ممبران اسمز معکوس

انتخاب نوع محلول شوینده در فرآیند شستشوی ممبران دستگاه تصفیه آب صنعتی CIP کاملاً به جنس ممبران، نوع رسوبات، و شرایط کاری سیستم بستگی دارد. در ادامه انواع رایج این محلول‌ها معرفی شده‌اند:

• محلول‌ های قلیایی
  • برای پاکسازی آلودگی‌ های آلی، چربی‌ ها، پروتئین‌ ها و ذرات زیستی، از شوینده‌ های قلیایی استفاده می‌شود. ترکیباتی نظیر هیدروکسید سدیم یا کربنات سدیم، در این دسته قرار دارند و به‌ صورت مؤثر چسبندگی ذرات آلی را از بین می‌برند.
• محلول‌های حلال
  • در مواردی که رسوبات به شوینده‌ های رایج مقاوم باشند، از محلول‌ های حلال مانند الکل، استون یا اتیلن گلیکول برای تجزیه و حذف آلودگی‌ها استفاده می‌شود.
• محلول‌ های آنزیمی
  • برای حذف آلودگی‌ های پروتئینی مقاوم، آنزیم‌ هایی مانند پروتئاز، لیپاز یا آمیلاز در محلول‌ های مخصوص به‌ کار می‌روند. این محلول‌ها در کاربردهایی با دقت بالا مانند صنایع دارویی یا لبنی بسیار مؤثر هستند.
• محلول‌ های اسیدی
  • برای زدودن رسوبات معدنی از جمله کلسیم، منیزیم، آهن یا سیلیس، از شوینده‌های اسیدی مانند اسید فسفریک، اسید سولفوریک یا اسید نیتریک بهره گرفته می‌شود. این مواد خاصیت رسوب‌زدایی قوی دارند و در ترکیب با دمای بالا، اثربخشی آن‌ها افزایش می‌یابد.

نکته مهم: پیش از استفاده از هر نوع ماده شوینده، حتماً راهنمای فنی ارائه‌ شده توسط سازنده ممبران را بررسی کنید. استفاده از محلول نامناسب می‌تواند باعث آسیب جدی به ساختار غشا شود.

در صورتی که اطلاعات کافی درباره نحوه شستشو فیلترهای ممبران ندارید می توانید از کارشناسان متخصص و دوره دیده شرکت زلال آب کمک بگیرید برای ثبت درخواست سرویس دستگاه تصفیه آب صنعتی، با کلیک وارد فرم مربوط از سایت ما شوید و با تکمیل آن در اسرع وقت متخصصین ما را در محل داشته باشید.

خطرات و پیامد های عدم شستشوی ممبران‌ها

عدم اجرای دوره‌ای فرآیند شستشوی ممبران، پیامد های جدی و پر هزینه‌ای برای سیستم تصفیه آب به همراه دارد. مهم‌ ترین این عوارض عبارت‌اند از:

• افزایش هزینه‌ های تعمیرات و مصرف انرژی

فشار بیش از حد به سیستم، ناشی از گرفتگی‌ ها، باعث مصرف بالاتر انرژی و استهلاک پمپ‌ ها می‌شود. همچنین، در صورت ادامه وضعیت، قطعات اصلی دستگاه ممکن است دچار آسیب‌ های جبران‌ ناپذیر شوند.

• انسداد کامل فیلتر

اگر رسوبات به موقع پاک‌ سازی نشوند، به مرور زمان موجب انسداد کامل ممبران خواهند شد. در چنین حالتی، تنها راه حل تعویض ممبران‌هاست که هزینه قابل توجهی دارد.

• کاهش راندمان و افت عملکرد

رسوب‌ گذاری و تجمع ذرات روی سطح فیلتر باعث محدود شدن جریان عبوری از ممبران می‌شود. نتیجه این اتفاق، افت فشار، کاهش میزان تولید آب تصفیه‌شده و کاهش کیفیت خروجی خواهد بود.

• خطر رشد میکروارگانیسم‌ها

محیط آلوده‌ی بدون شستشو، بستری مناسب برای رشد قارچ‌ها، باکتری‌ها و سایر عوامل آلاینده‌ خواهد بود. این آلودگی‌ها ممکن است در آب نهایی منتقل شده و سلامت مصرف‌کنندگان را به خطر اندازند.

توجه! در صورتی که عمر فیلتر ممبران دستگاه شما به پایان رسیده و نیازمند جایگزین کردن فیلتر جدید هستید با ورود به بخش فیلتر ممبران دستگاه تصفیه آب صنعتی در فروشگاه زلال آب تنها با چند کلیک فیلتر مورد نظر خود را از بهترین برند های موجود در بازار خریداری نمایید و در آدرس مورد نظر خود تحویل بگیرید.

چطور زمان طلایی و مناسب برای عملیات CIP ممبران را تعیین کنیم؟

زمان طلایی و مناسب برای انجام عملیات CIP (Cleaning In Place) ممبران‌ ها زمانی است که کارایی سیستم اسمز معکوس (RO) به دلیل گرفتگی (Fouling) کاهش یابد، اما این گرفتگی هنوز شدید و دائمی نشده باشد. نشانه‌ های اصلی برای تعیین زمان طلایی CIP به شرح زیر هستند. این پارامترها باید به صورت نرمالایز شده نسبت به شرایط مرجع (معمولاً ۲۴ تا ۴۸ ساعت اولیه راه‌ اندازی سیستم) اندازه‌ گیری و پایش شوند:

 پارامترهای کلیدی برای تشخیص زمان شستشوی ممبران

• کاهش دبی آب تولیدی (Permeate Flow) نرمالایز شده:
  • اگر میزان آب تولیدی به اندازه ۱۰ تا ۱۵ درصد نسبت به شرایط مرجع کاهش پیدا کند.
• افزایش TDS آب تولیدی (Permeate TDS) نرمالایز شده:
  • اگر میزان جامدات محلول کلی (TDS) در آب تولیدی به اندازه ۱۰ تا ۱۵ درصد نسبت به شرایط مرجع افزایش پیدا کند (که نشان‌ دهنده کاهش کیفیت و درصد حذف نمک است).
• افزایش اختلاف فشار (Differential Pressure) نرمالایز شده:
  • اگر اختلاف فشار میان جریان ورودی (Feed) و جریان خروجی غلیظ شده (Concentrate) پرشروسل‌ها (Pressure Vessels) به اندازه ۱۰ تا ۱۵ درصد نسبت به شرایط مرجع افزایش پیدا کند (یا به صورت مطلق، بیش از ۳ بار افزایش یابد).

تعیین زمان مناسب برای عملیات CIP ممبران

در کنار پایش پارامترهای عملیاتی، توصیه‌های کلی زیر نیز مطرح است:

• فواصل زمانی معمول: به طور کلی، توصیه می‌شود که عملیات CIP را هر ۳ تا ۱۲ ماه یک بار (بسته به وضعیت و شرایط آب ورودی و سیستم) انجام دهید.
• شستشوی زودهنگام: بهتر است شستشو زمانی انجام شود که گرفتگی در مراحل اولیه است. تأخیر در CIP و شستشو در زمان گرفتگی‌های شدید، احتمال بازگشت کارایی ممبران به حالت اولیه را به شدت کاهش می‌دهد (اگر کاهش عملکرد به ۳۰ تا ۵۰ درصد برسد، بازگشت به شرایط اولیه بسیار دشوار است).

برای محاسبه و تحلیل دقیق این پارامترهای نرمالایز شده، استفاده از نرم‌افزارهای استاندارد که توسط شرکت‌ های سازنده ممبران ارائه می‌ شوند، توصیه می‌گردد.

زمان مناسب برای انجام عملیات CIP

اگر میزان دبی آب خروجی حدود ۱۰ تا ۱۵ درصد کاهش یافته یا میزان نمک موجود در آب تصفیه‌ شده حدود ۵ درصد افزایش یافته باشد، وقت آن رسیده که عملیات شستشوی ممبران ها را انجام دهید. البته کارشناسان زلال آب هنگام نصب و تحویل، بازه زمانی تقریبی این فرآیند را مشخص می‌ کنند؛ اما عوامل متعددی مانند کیفیت آب ورودی، فشار عملیاتی و بار آلودگی، می‌ توانند زمان شستشو را تغییر دهند.

نکات مهم در انتخاب مواد شوینده برای شستشوی ممبران دستگاه تصفیه آب صنعتی

برای پاکسازی مؤثر، انتخاب نوع مواد شوینده متناسب با نوع آلودگی اهمیت ویژه‌ای دارد.

• مواد اسیدی برای حذف ترکیبات معدنی و رسوبات فلزی مناسب‌اند.
• مواد قلیایی برای از بین بردن آلودگی‌ های آلی، چربی‌ ها و ذرات زیستی استفاده می‌شوند.
• رعایت دمای محلول‌ها و غلظت توصیه‌شده از سوی سازنده دستگاه، تأثیر چشمگیری در موفقیت فرآیند CIP دارد.

چرا استفاده از سیستم CIP شستشوی ممبران اسمز معکوس ضروری است؟

سیستم‌ های تصفیه آب صنعتی، برای حذف ناخالصی‌ های آب و دستیابی به استانداردهای لازم، نیازمند عملکرد بدون نقص هستند. گرفتگی ممبران‌ ها یکی از بزرگ‌ ترین چالش‌ها در این سیستم‌ها است. استفاده از واحد CIP، راهکاری مؤثر برای رفع این گرفتگی‌ها بوده و عملکرد بهینه دستگاه را تضمین می‌کند. بدون اجرای این فرآیند، افت کیفیت آب، افزایش مصرف انرژی و خرابی زودرس تجهیزات دور از انتظار نخواهد بود.

نکات کلیدی در اجرای موفق شستشوی ممبران

• مدت زمان شستشو را کاهش ندهید؛ این کار می‌تواند اثربخشی فرآیند را مختل کند.
• همیشه از محلول‌ های شستشو با دمای مناسب و مطابق دستورالعمل سازنده استفاده کنید.
• از آب تصفیه‌ شده برای تهیه محلول‌ ها بهره ببرید.
• پس از شستشو، ممبران‌ ها نیاز به ۲۴ ساعت استراحت دارند تا تثبیت شوند.
• بررسی پارامترهایی مانند pH، هدایت الکتریکی، دبی و فشار قبل و بعد از CIP کمک می‌کند دلیل اصلی گرفتگی مشخص و نوع شوینده مناسب انتخاب شود.

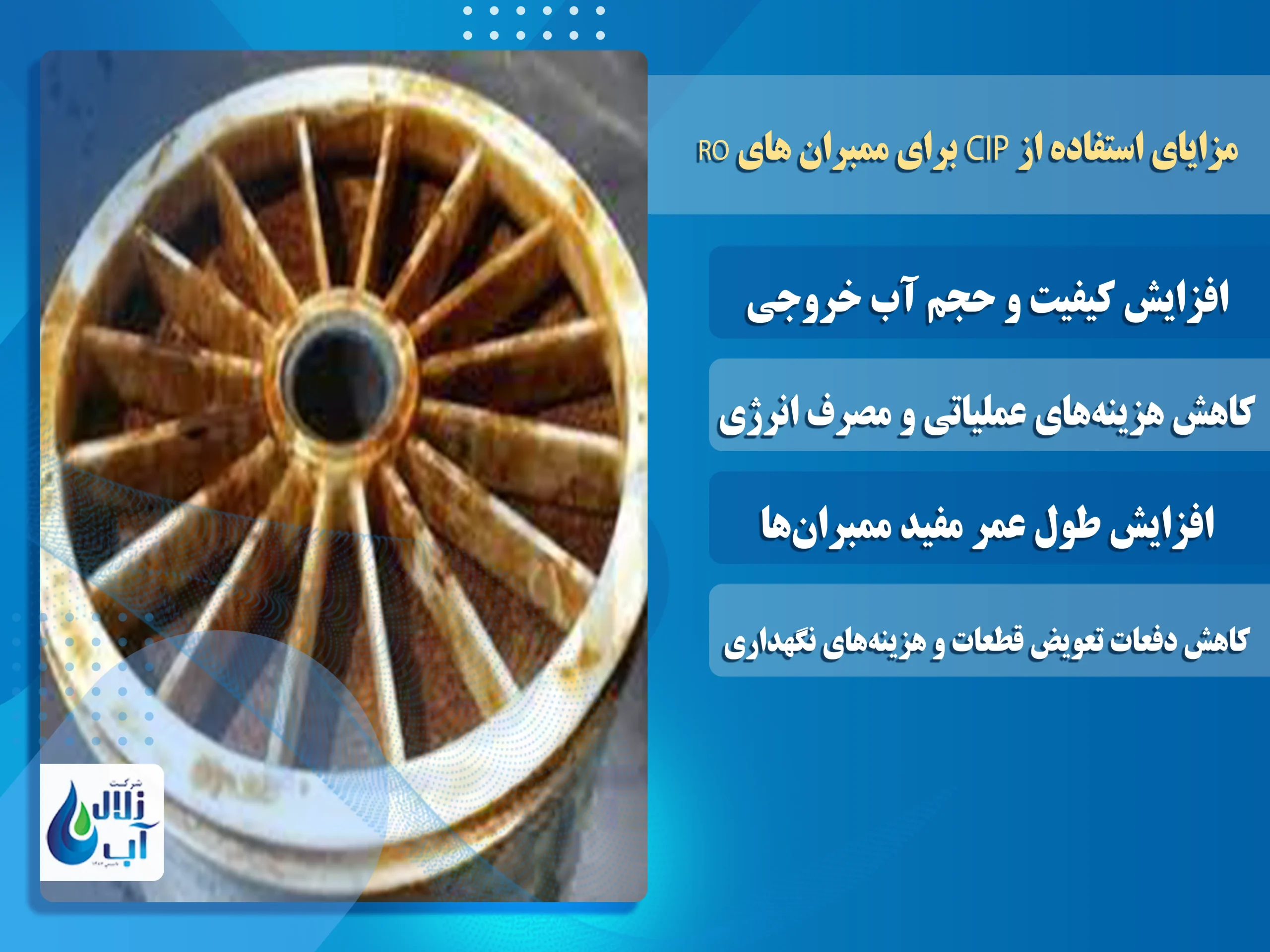

مزایای استفاده از CIP برای ممبران‌ های RO

انجام تخصصی سیستم شستشوی ممبران (CIP) با تیم حرفه ای زلال آب

شست‌ و شوی فیلتر های دستگاه تصفیه آب صنعتی، اگر به‌ درستی و توسط افراد آموزش‌ دیده انجام نشود، نه‌تنها عملکرد دستگاه را مختل می‌ کند، بلکه عمر آن را هم کاهش می‌دهد. زلال آب با در اختیار داشتن تیمی از کارشناسان باتجربه، خدمات شست‌ و شوی تخصصی انواع فیلترها را در محل شما و با رعایت کامل استاندارد های فنی ارائه می‌دهد.

استفاده از مواد شوینده‌ی استاندارد، تجهیزات تخصصی و دانش فنی به‌ روز، دلایلی است که باعث شده صنایع مختلف با اطمینان خاطر، شرکت زلال آب را برای نگهداری تجهیزات تصفیه خود انتخاب کنند. اگر به‌دنبال کیفیت، پشتیبانی واقعی و در هر ساعتی از شبانه روز با تیمی هستید که دغدغه‌ی سلامت آب مجموعه‌ تان را داشته باشد، وقت آن رسیده که با زلال آب به شماره های ۰۷۱۳۸۳۸۶۸۲۰ یا ۰۹۳۹۱۰۵۷۹۸۴ تماس بگیرید.

جمع‌ بندی

نگهداری اصولی از فیلتر های ممبران‌ با استفاده از فرآیند شستشوی ممبران دستگاه تصفیه آب صنعتی (CIP)، از مهم‌ترین اقدامات در بهره‌برداری پایدار از سیستم‌های تصفیه آب صنعتی محسوب می‌شود. با اجرای منظم این فرآیند، می‌توان علاوه بر حفظ کیفیت آب تولیدی، از خرابی‌های ناگهانی و کاهش بهره‌وری دستگاه جلوگیری کرد.

رعایت دقیق مراحل شستشوی ممبران، استفاده از مواد شیمیایی استاندارد و پایش وضعیت ممبران‌ها، رمز موفقیت در استفاده از این سیستم‌ها است.

سوالات متداول

۱. عملیات CIP برای ممبران RO دقیقاً شامل چه مراحلی است؟
عملیات CIP (شستشوی ممبران) برای ممبران‌ های اسمز معکوس شامل مراحلی مانند شستشوی اولیه، تزریق محلول‌ های شیمیایی مناسب، سیرکولاسیون محلول در سیستم، آبکشی نهایی و بازگرداندن سیستم به حالت عملیاتی است. هر مرحله با دقت و بر اساس نوع آلودگی برنامه‌ریزی می‌شود.

۲. هر چند وقت یک‌ بار باید فیلتر های ممبران‌ دستگاه تصفیه آب صنعتی را شستشو داد؟
بستگی به کیفیت آب ورودی و شرایط بهره‌برداری دارد، اما معمولاً زمانی‌ که افت فشار بین ورودی و خروجی افزایش یابد یا میزان عبور آب کاهش پیدا کند، باید عملیات شستشوی ممبران اسمز معکوس (CIP) انجام شود. در شرایط عادی، این کار می‌تواند هر ۳ تا ۴ ماه یک‌ بار نیاز باشد.

۳. آیا شستشوی نادرست ممبران‌ ها می‌تواند باعث آسیب شود؟
بله، استفاده از مواد شیمیایی اشتباه یا رعایت نکردن دمای محلول و زمان‌بندی نادرست، می‌تواند به لایه‌های ممبران آسیب جدی وارد کند. به همین دلیل، انجام این فرآیند توسط کارشناسان مجرب و آموزش‌دیده ضروری است.
